小巧型电磁流量计
●测量不受流体密度、粘度、温度、压力、和电导率变化的影响。
●电极和衬里材料一次成型，具有良好的稳定性和可靠性
●具有自检与自诊断功能。
●可通过HART手操器进行组态
●传感器采用 PEEK 衬里，管道能工作于负压状态。
●具有RS485功能（订货时需注明）
关键词：
所属分类：
资料下载：
产品描述
产品概述 Product overview
LF-14D 系列电磁流量计将传统电磁流量计的传感器和转换器集成到一体，外形小巧，安装灵活，采用红外遥控器进行操作，安装调试方便，广泛应用于各行业中用来测量电导率大于 2.5uS/cm 导电液体的体积流量，是一种测量导电介质体积流量感应式仪表。采用 ARM Cortex-M3 32 位处理器和 24 位 ADC 数据采集系统，运算速度快，精度高。仪表具有空管检测、励磁回故障、流量报警等自诊断功能。传感器采用进口 PEEK 材料做为内衬，电极与 PEEK 内衬采用一次性注塑工艺，保证了产品生产的一直性和可靠性。
产品原理 THE PRODUCT PRINCIPLE
电磁流量计根据法拉第电磁感应定律，该定律指出，在磁场中移动的导体将会产生感应电压。液体
可看作导体；磁场由流管外的通电线圈产生。感应电压幅度直接与导体的运动速度和导体类型、管道直径以及磁场强度成正比，其值为：
E=B*V*D*K
式中：
E - 感应电势；
B - 磁感应强度；
V - 导电流体的运动速度；
D - 电极间距；（测量管内直径）
K - 与磁场分布及轴向长度有关的系数（仪表系数）；
其中：
B、D 和 K 可以是固定值，也可以进行校准，从而等式简化为：E ∝ V。
传感器将感应电势 E 作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和积累流量
性能指标 TECHNICAL PARAMETERS
执行标准: 电磁流量传感器（JB/T9248-2015）
检定规程: 电磁流量计（JJG1033-2007）
被测介质: 导电液体（电导率不低于 2.5uS/cm）
流量计内衬: 聚醚醚酮（PEEK）衬里
流量计口径: DN15～DN50
压力 :-0.1MPa～6.3MPa
电极材质: 316L
本体材质: 304、316L
电气连接: M12-4 芯连接器
管道接口: 默认为英制外螺纹。其它接口可按定制。
精度等级: ±0.3%FS
对应重复性 :≤0.1%
输出信号: 4～20mA（最大负载 500Ω）
量程比: 1：150
供电电源 :18～30VDC
功耗 :5W
环境条件
环境温度: -10℃～+60℃
储存温度: -25℃～+85℃
相对湿度: 5%～95%
防护等级: IP65/IP67
测量范围:
| 口径 | 体积流量（L/H) | 体积流量（L/min） |
| DN6 | 6～900L/h | 0.1L/min～15L/min |
| DN10 | 15～2250L/h | 0.25L/min～37.5L/min |
| DN15 | 40～6000L/h | 0.7L/min～100L/min |
| DN20 | 60～9000L/h | 1.0L/min～150L/min |
| DN25 | 100～15000L/h | 1.7L/min～250L/min |
| DN32 | 150～22500L/h | 2.5L/min～375L/min |
| DN40 | 250～37500L/h | 4.2L/min～625L/min |
| DN50 | 400～60000L/h | 6.7L/min～1000L/min |
外型尺寸 APPEARANCE OF SIZE
| DN | A(mm） | B(mm） | C(mm） | D(mm） | E(mm） | F(mm） | G(mm） | S(mm） |
| 6 | 150 | 76 | 90 | 6 | M12*1 | 50 | NPT1/4" | 14 |
| 10 | 150 | 76 | 90 | 10 | M12*1 | 50 | NPT3/8" | 17 |
| 15 | 150 | 76 | 90 | 15 | M12*1 | 50 | G 3/4" | 27 |
| 20 | 150 | 89 | 90 | 20 | M12*1 | 56.5 | G 3/4" | 27 |
| 25 | 150 | 89 | 90 | 25 | M12*1 | 56.5 | G 1" | 36 |
| 32 | 200 | 108 | 100 | 32 | M12*1 | 69 | G 1-1/4" | 42 |
| 40 | 200 | 108 | 100 | 40 | M12*1 | 69 | G 1-3/4" | 56 |
| 50 | 200 | 108 | 100 | 50 | M12*1 | 69 | G 2" | 80 |
安装要求 INSTALLATION

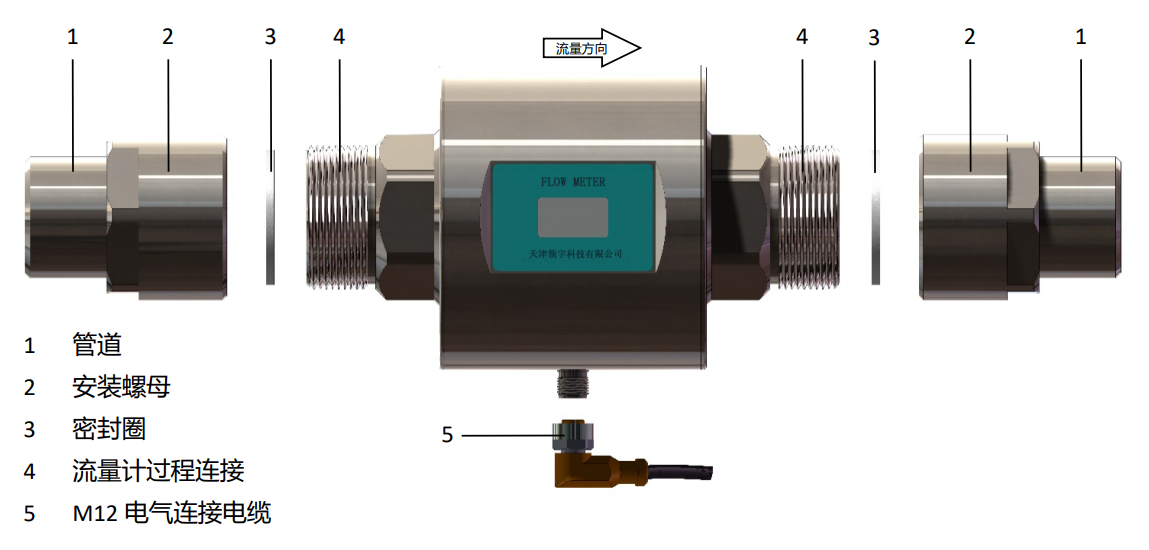

电磁流量计在管线上安装：
流动的正方向应与传感器上的箭头所指的正方向一致。 a. 螺栓与螺母：为了方便安装，在管法兰附近确保有足够的安装空间 .b. 如果介质温度或环境温度超过 50℃，安装时应采取外壳过热防护措施，避免人员触碰造成烫伤

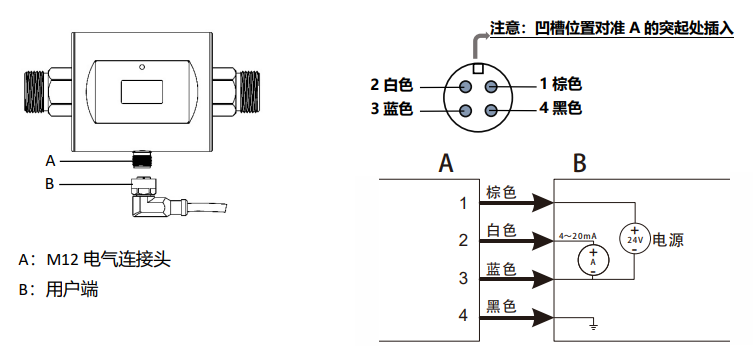

电气连接：电气连接头分两种类型向用户提供： M12 连接插头（用户可自己放线到流量计安装位置，然后连接到该插头与流量计连接） M12 电气连接电缆（默认长度 2 米：)

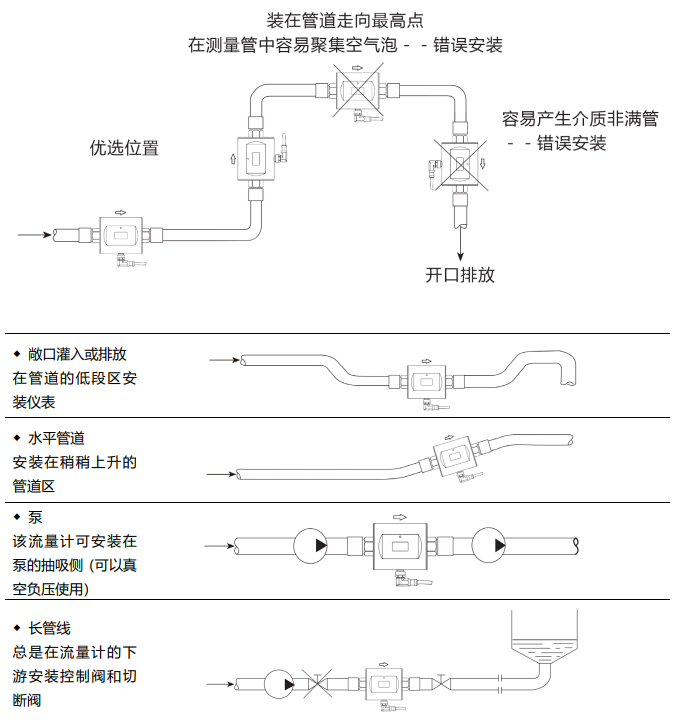

为了避免夹附气体所引起的测量误差请参见如下所示的位置安装流量计：
