浮球液位开关

适用于测量液体的液位,无论顶装侧装均可,浮球漂起触点动作,将测量液位值转换成开关信号输出,可就地声光报警或远程监控。本产品具有以下特点:
●可用于密闭罐
●磁簧开关触点材料为铑(表层覆盖氧化铑),接点寿命可达200万次。
●磁簧开关的特殊处理可使其在200℃高温下正常使用。
●可实现多点控制,每个控制点的位置可根据客户需要定制。
●所有开关的出线都集中在接线盒里面,施工简单方便,降低配线成本。
●接线盒防护等级IP65以上,可根据需要配置本安防爆和隔爆型接线盒。
●整体性能可靠。有SUS304、SUS316L、PP、PVDF、PTFE等材质可供选择。
●长度可任意定制(Lmax≤5m)

关键词:

浮球液位开关

所属分类:

资料下载:

产品咨询:

022-60987091

产品描述

产品概述 Product overview

本系列浮球液位开关用于检测液位中的一个或多个极限位置点。它们在工作时不受泡沫、电导率、介电常数、压力、真空、温度、蒸汽、冷凝、泡沫、沸腾效应和振动的影响,几乎适用于所有液体介质。开关动作无接触、无磨损而且无需电源。浮球开关工作原理简单,而且久经实践检验,适用于从通用工业应用到过程装置等不同应用。。广泛用于化工、冶金、水利、制药、石油等行业。

产品原理 THE PRODUCT PRINCIPLE

通常将密封的非磁性金属或塑胶管内根据需要设置一点磁簧开关,再将中空而内部有环形磁铁的浮球固定在杆径内磁簧开关相关位置上,浮球比重小于液体密度,液体使浮球在一定范围内上下浮动,利用浮球内的磁铁去吸引磁簧开关的闭合,产生开关动作,以控制液位。常开和常闭是没有注入液体时的状态。



浮球规格 specifications

浮球 型号 尺寸A*B*C(mm) 材质 密度g/cm3 耐温℃ 耐压bar
S1 28*28*9.5 SUS316L 0.8 200 10
S2 38*26.5*9.5 SUS316L 0.7 200 12
S3 45*55*15 SUS316L 0.65 200 15
S4 52*52*15 SUS316L 0.55 200 30
S5 75*75*23 SUS304 0.7 200 64
P1 26*18*10 PP 0.8 80 4
P2 48*50*20 PP 0.8 80 4
F1 55*70*23 PVDF 0.9 150 3

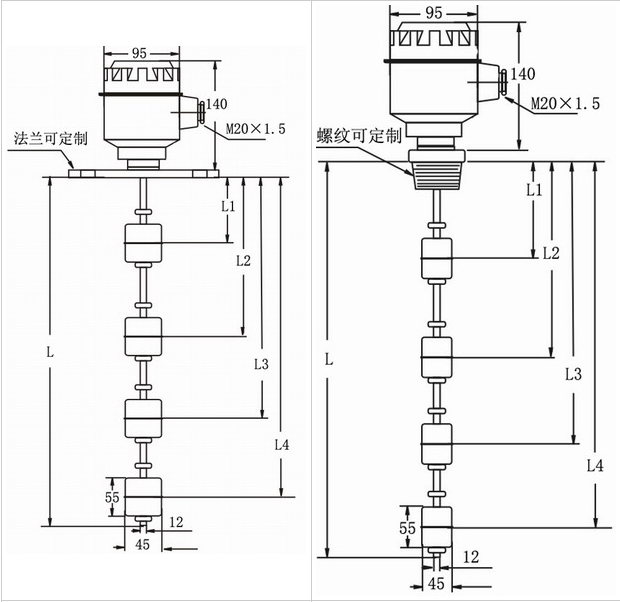

外形尺寸 size

选型帮助 Selection

浮球液位开关选型需要的参数:1.介质的压力、温度、密度;2.侧面安装还是顶部安装。3.高限、低限报警,确定报警位置。4.个报警点。5.开孔尺寸,选择浮球大小(也结合介质密度综合考虑)6,连接形式(法兰还是螺纹)7.考虑粘度、腐蚀。
