LRC-S电容物位开关

适用于测量液体、粉末、固体颗粒(颗粒直径≤10mm)等介质,可对敞口和密闭压力容器中的液位进行连续测量,将测量的液位变化量输出3组开关量信号,可用于做液位物位监控下高低限报警。本产品具有以下特点:
●脉冲数字式电容测量,采用导纳补偿技术
●即插即用
●隔离电路设计
●补偿温度变化引起的介电常数变化的影响
●按键快捷操作

关键词:

电容液位开关

所属分类:

资料下载:

产品描述

产品概述 Product overview

LRC-S系列电容液位计,可对开口或压力容器中的液位进行连续测量,把液位变化的位移量同仪表设定的报警值进行比较,当液位越限时则输出触点信号控制报警器或物位控制器动作,达到液位越限报警或自动控制物位高低的作用。 广泛应用于化工、电力、冶金、石油等行业,适用于介质包括酸、碱、盐溶液、油、液氨、料浆等,具有测量精度高,适用操作方便等特点。

测量原理 principle

LRC-S电容物位开关的传感器探极与被测介质所在容器构成测量系统,测量 系统示意图如图 3-1,其等效电路原理如图 3-2。在图 3-1 中各部件名称如下:1. 直径为 d 的导电圆柱体。2. 绝缘材料3. 测量筒或容器。

内电极 1 和测量筒 3 构成一个同轴电容 C。

C=k1*h1 + k2*h2
h1 为物位高度
H = h1 + h2
C=k1*h1+ k2*(H-h1)=k2*H + (k1-k2)*h1 (3-1)
其中:k1*h1 为气体部分形成的圆柱电容
 k2*h2 为物料部分形成的圆柱电容
 k1、k2 是与被测介质和容器结构有关的常数
由此可见,1 与 3 之间的电容 C 与物位 h1 成线性关系,检测探极电容 C 的变化即可
测量物位的高度。
图 3-2 是实际的传感器系统等效原理图,其中:
Cg 为传感器挂料等效电容
Cx 为物位变化引起的传感器电容增量
R 为传感器挂料部分的等效电阻
当传感器有挂料时,传感器探极被挂料覆盖的部分相当于一条由无数个无穷小的电容和电阻元件组成的传输线,可证明挂料复阻抗实部与虚部相等,即:1/R=ω*Cg。由于测量电容 C=Cx+Cg,所以在测量过程中可利用挂料复阻抗的实部与虚部相等来消除挂料电容 Cg 对测量电容的影响,从而克服电极挂料对物位测量产生的误差,提高仪表对复杂测量介质的适应能力。传感器的信号处理器测量传感器系统的导纳,从中分离出挂料电阻的电纳 1/R 和总电容的导纳 ωC。
C=Cx+Cg,即
ωC=ω(Cx+Cg) (3-2)
又,1/R=ω*Cg (3-3)
式(3-2)与 (3-3)相减得
ωCx =ωC - 1/R (3-4)
LRC-S系列电容物位开关利用式(3-4)的原理通过射频信号对传感器系统进行导纳测量,获得传感器系统反映物位高低的真实电容值,弱化挂料对物位测量的影响。



性能指标 TECHNICAL PARAMETERS

被测介质:液体、固体粉末
输出信号:三组独立输出触点(分别设定动作点)
触点类型:三组单刀单掷常开触点(AL2 可以选择单刀双掷触点)。
触点容量:5A/220VAC(阻性) 3A/220VAC(感性)
准 确 度:±1.0%F·S(常用)
温度漂移:±0.075%/10℃
测量介质温度:-100℃ ~ +150℃(仪表工作温度范围见图 2.1)
测量介质压力:0.6MPa、1.0MPa、2.5MPa、6.4MPa
环境相对湿度:≤85%
电源电压:24VDC / 220VAC
静态功耗:500mW
最大功耗:2.5W
环境温度:-40℃~70℃
测量颗粒物最大直径:≤10mm
仪表外壳材质:铝合金铸件
仪表外壳涂层:亚光绿色喷塑
传感器材质:
硬探极-不锈钢外套聚四氟乙烯
软探极-耐高温柔性镀银航空电缆
总重量:约 5Kg(标准型)

外型尺寸 APPEARANCE OF SIZE

...

选型帮助 selection Help

型号 测量范围(m) 介质压力(Mpa) 介质温度(℃) 探极规格 探极特征 连接方式 安装方式 容器要求 适用介质
LRC-S51 0.1-3.0 0~6.3 -200~250 Φ6Φ8Φ10 硬单探极 法兰或螺纹 内插或外接测量筒 金属容器 各种液体及粉末
LRC-S52A 0.1-3.0 0~2.5 -200~250 Φ8Φ10 硬双探极 法兰, 测量盐 酸液位 使用 PVC 法兰, ≤85℃ 内插式 非金属 容器如 水泥 池、玻 钢罐、 PVC 罐等 酸、碱、 盐、水 等液体
LRC-S52B 0.1-30 0~2.5 -200~250 Φ5 软双探极 法兰, 测量盐 酸液位 使用 PVC 法兰, ≤85℃ 内插式 非金属 容器如 盐酸储 罐、水 泥池等 酸、碱、 盐、水 等液体
LRC-S53 0.1-3.0 0~6.3 -200~250 Φ8 硬单探极带保护管 法兰或 螺纹 内插或外接测量筒 金属或 非金属 容器 介电常 数较小 的液体 如油、 液态 CO2 等
LRC-S54A 0.1-3.0 0~6.3 -200~250 Φ8 硬单裸探极 法兰或 螺纹 内插或外接测量筒 金属容器 非导电 固体颗 粒或粉 末
LRC-S54B 0.1-30 0~2.5 -200~250 Φ8 软单裸探极 法兰或 螺纹 内插式 粮仓、水泥仓、煤粉仓等 非导电 固体粉 末如水 泥、煤 粉等
LRC-S55 0.1-30 0~2.5 -200~250 Φ5 软单探极 法兰 安装于被测容器内 金属容器 酸、碱、 盐、水 等液体
LRC-S56 0.1-3.0 0~6.3 -200~250 Φ6 软单探极,可替代双法兰液位计 法兰 安装于被测容器内 金属容器 酸、碱、 盐、水 等,如 尿洗塔

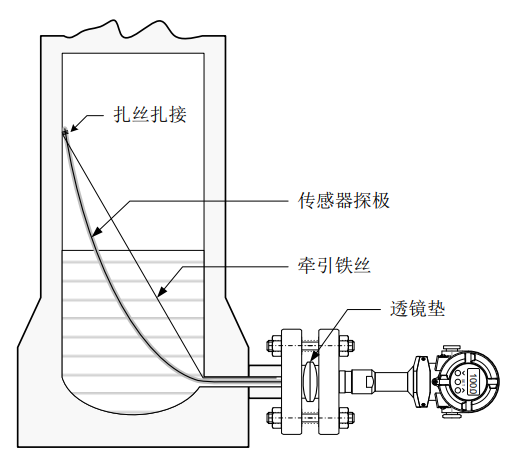

LRC-S320合成氨高压液位计 0.1-3.0 0~32 -200~250 Φ6 软单探极,专用于氨分塔、冷交塔、酮塔等高压液位 螺纹法兰,透镜密封 内插式或外接测量筒 金属容器 液氨等
LRC-S系列液位计除 LRC-S54B 型裸电极外,其它型号探极均外套 PTFE 或 PFA,在-200℃~250℃ 温度范围内几乎能耐所有介质腐蚀

安装要求 INSTALLATION

内插式安装形式

外接测量筒式安装形式

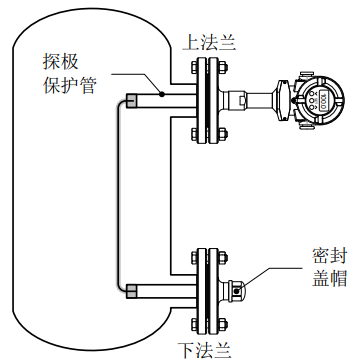

双法兰安装形式

底法兰内插形式
