磁翻板液位计
●液位指示无需电源
●可选择安装电传和限位
●机械互锁设计，避免乱翻
●指示清晰，防氧化、气化、腐蚀
●可用于高温高压场合
●类型多样材质可选
关键词：
所属分类：
资料下载：
产品描述
产品概述 Product overview
磁翻板液位计适用于开放或压力容器内的液位测量，基于它的特殊设计，这种仪表特别使用于在有浸蚀性的、有害的或易燃性介质和恶劣的环境下使用。现场液位指示不需要电源。这种仪表还可选择性的同时或分别安装电远传系统和限位开关。广泛用于化工、冶金、水利、制药、石油等行业。
产品原理 THE PRODUCT PRINCIPLE
磁翻板液位计的测量原理是旁通管道式液体测量原理。测量管作为容器的一个旁通容器与其相连，这样测量管内的各种条件与容器内的一样。 浮子内安装永久磁铁系统，将测量值通过磁耦合传递到指示器上。指示器上安装线性刻度条，当液位变化时。浮子内磁铁系统带动磁翻板或者浮子指示容器内相应的液位值。
产品结构 product structure
磁翻板由测量管、指示器、浮子三部分组成。
测量管 measuring tube
1.多种安装方式和过程连接型式：法兰连接，螺纹连接，卡盘连接，焊接等多种形式。
2.测量管采用冷拔挤压出口与工艺过程连接，使浮子运行更可靠，同时消除了焊接变形。
3.有304L、304SS、316L、PP、UPVC、PPH、不锈钢内衬PTFE、哈C合金、蒙耐尔、钛、锆等多种材质。

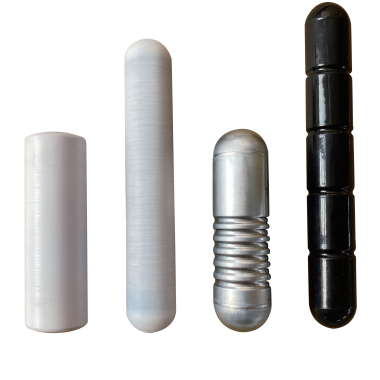

浮子 floats
浮子是磁翻板的核心组成部分，内置360°环磁作用于指示器，变送器，报警开关实现机械式自动化效果。
浮子测试压力=1.5*浮子最大允许工作压力@20℃，
耐温范围：-150~500℃
耐压：-0.1~42Mpa

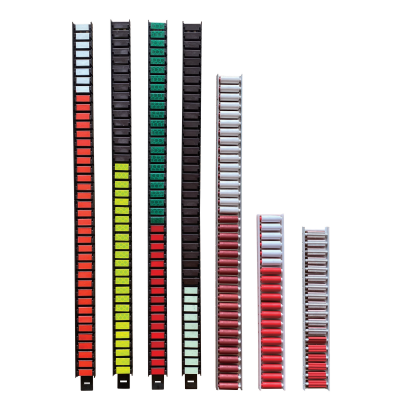

指示器 indicator
指示器由标尺、磁珠、安装型材、卡箍组成，采用卡箍安装形式易于更换，类型多样材质可选。
不锈钢标尺
真空玻璃管封装
磁性翻片选用特殊耐高/低温材料制成
磁性翻片机械互锁设计，避免乱翻
不同工程单位指示
指示清晰、防氧化、汽蚀、腐蚀和粉尘
选型参数 Selection
仪表选型需用到以下参数，请结合工况做出选择，产品好用往往是产品选择合适，请谨慎对待;
1材质；304SS/304L/316L/PP/UPVC/PPH/不锈钢内衬PTFE/哈式合金、蒙乃尔、锆等材质
2测量范围0.2~20m（大量程协商供货）
3安装方式：侧侧安装、顶部安装、侧进顶出、底进顶出、底进侧出
4连接方式：法兰、螺纹、卡盘、焊接DN6~DN250
5温度范围:-190~500℃，
6压力范围：-0.1~32Mpa
7密度范围：≥0.4g/cm3
8变送器:干簧管，磁阻芯片、磁致伸缩
9开关：磁保持上下开关、可转换开关、声光报警
