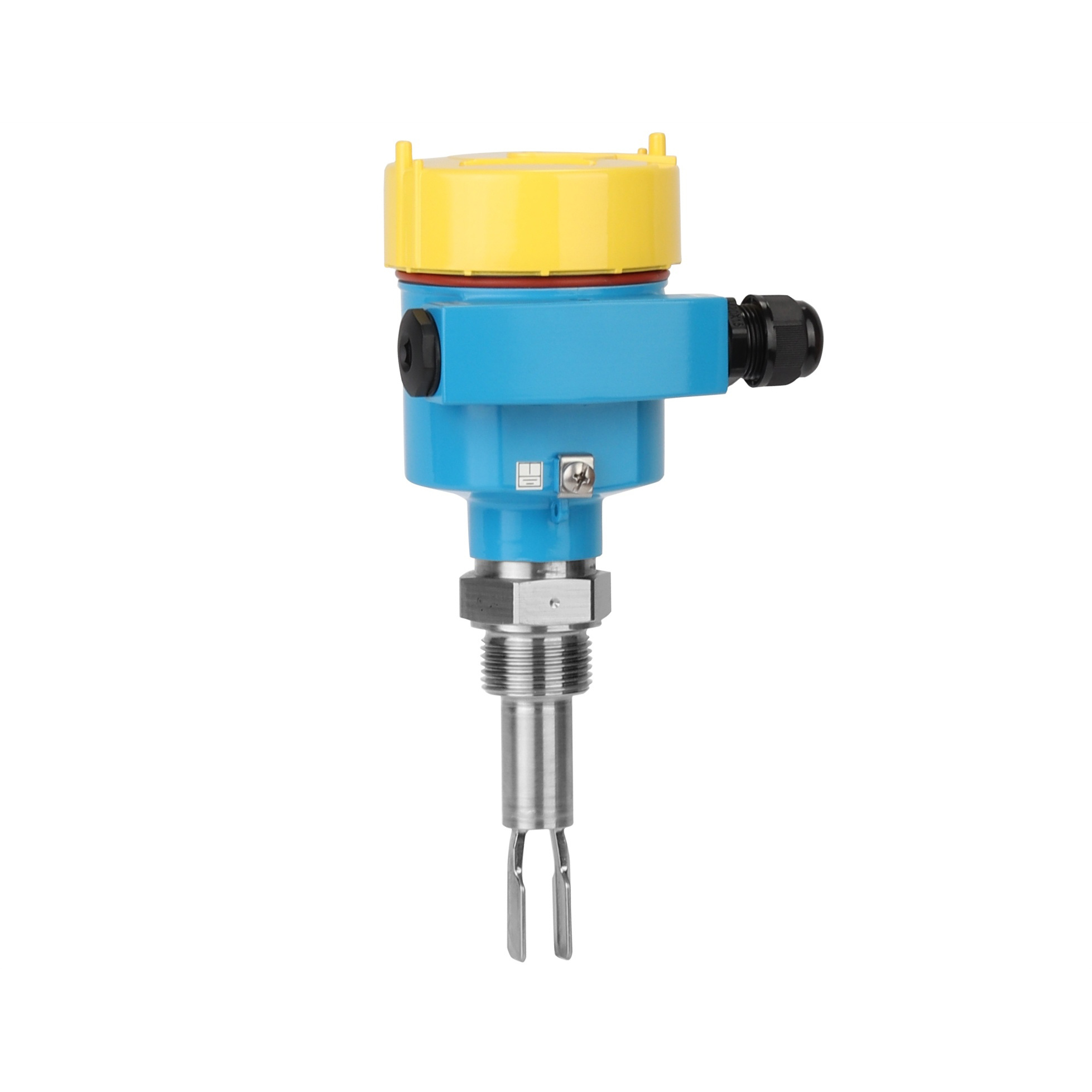

音叉液位开关

适用于测量液体的液位,叉体仅40mm,可测液体密度低至0.5g/cm³,过程温度高达150℃。本产品主要应用:
●LNG液化天然气输送管道(密度0.56g/cm³)
●化工香料生产中原料储罐、槽罐、反应釜(强腐蚀性、高温液体)
●石油、原油、汽油、润滑油储罐
●可通过HART手操器进行组态
●泵保护系统中管道液位控制

关键词:

音叉液位开关

所属分类:

资料下载:

产品描述

产品概述 Product overview

本系列音叉液位开关是一种高可靠性专用于液位测量的控制开关。音叉长度仅有40mm,不仅适用于容器、储罐、槽罐中的液位测量,而且适用于导管等狭小空间的液位测量。同时,基于检测叉体浸泡于介质时振动频率变化的设计原理,叉体经过精密调谐,产品可测介质密度低至0.5g/cm³,不仅适用于盐酸、硫酸、硝酸、碱液、糖浆、药液、工业废水等液位的测量,而且特别适用于高压液化气体(如LNG)以及有泡沫、气泡、粘稠液体以及振动干扰的复杂测量场合。

产品原理 THE PRODUCT PRINCIPLE

本系列音叉液位开关采用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。

性能指标 TECHNICAL PARAMETERS

适用液体

密度

≥0.5g/cm³

粘度

0.1~10000mPa.s①

流速

最大6m/s

探头参数

表面光洁度

Ra<0.5μm②

振动频率

接近1200Hz

叉体长度

40mm

精度

测量偏差

±1mm

延滞性

2mm

重复性

0.1mm

开关延迟

接触物料

0.5s

没有物料

1s

电源

继电器输出型

20~253V AC/20~72V DC

二线制型

10~36V DC

NAMUR

8.2V DC

晶体管(NPN/PNP)

6~48V DC

最大功率消耗

8VA(AC);1.5W(DC)

信号输出

继电器

双刀双掷

5A/253V AC/24V DC

二线制

8mA/16mA,报警<2.3mA

NAMUR

≤1mA或≥2.1mA,

故障≤1mA

晶体管

NPN/PNP

工作环境

过程压力

-1~64bar

过程温度

常温-50~150℃

高温-50~250℃

环境温度

-40~70℃

储存和运输温度

-40~80℃

过压保护

继电器输出型

类别III,级别I

二线制型

类别III,级别II

安全认证

SIL认证

SIL2(HFT=0)/SIL3(HFT=1)

防爆等级

隔爆:Ex d IIC T6~T1 Gb

本安:Ex ia IIC T6~T1 Ga

CE

LVD证书和EMC证书

防护等级

IP66/IP67

材质

外壳

铝合金

接地端子

316L

螺纹过程连接

316L

法兰过程连接

316L、316L涂层Enamel、316L涂层ECTFE、316L涂层PFA

叉体

316L、316L涂层Enamel、316L涂层ECTFE、316L涂层PFA

过程密封

克林格C-4400垫片
